 该抑制柜是根据不同用户的系统参数进行设计生产；

 消除系统过电压保护的死区；

 能吸收大能量的系统过电压；

 取代了 PT 柜，性价比高；

 实时监测母线电压，具有带电显示功能；

 模块化设计，结构紧凑，技术先进，高速 DSP 核处理器使运算 实时性和动作准确性得以保证；

 实时监控系统状态，对出现的异常运行状态做出准确判断，并及 时输出相应的开关量接点信号，用于报警；

 工业标准的 RS-485 通讯接口，可以向上位机传送系统的运行状态；

 故障追忆功能，显示最近 20 次历史故障记录；

 具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用；

 双硬件看门狗电路确保软件运行的可靠性；

 中文液晶显示，运行状态清晰，菜单式操作，方便易用。

适用范围

该抑制柜适用于发电、变电和用电企业的 3~35KV 电力系统，  并可替代电压互感器柜、专用避雷器柜等。

工作原理

抑制柜内采用我公司研制的专用元件 ――大容量综合过电压保 护器，能够有效平缓过电压的上升前沿并削平电压尖峰，并能够耐受 过电压产生的超大能量，该专用元件与本公司生产的过电压保护器及 消弧柜的保护特性相匹配，可以全面消除系统过电压保护的死区。

抑制柜在正常运行时，柜内智能微机装置实时不间断的检测 PT 提供的电压信号，一旦发生 PT 断线、过压、欠压、低电压、谐振、 弧光接地等现象，智能微机装置利用 DSP 高速、重复的数据处理能 力实现傅立叶分析，通过对电压互感器 PT 的二次电压进行采集、判 断，及时准确地对系统各种状态进行分析，判断出系统的故障情况， 并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用 MCU 的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护 等功能。

当系统出现谐振，抑制柜智能微机装置根据系统谐振的不同频率 实现快速动作，输出相应的开关量接点，用于报警，并快速实现液晶 显示。

抑制柜具有 R485 或 RS232 接口，配有标准的 Modbus 通讯规约， 与用户微机监控系统实现数据远距离通讯和数据传送。

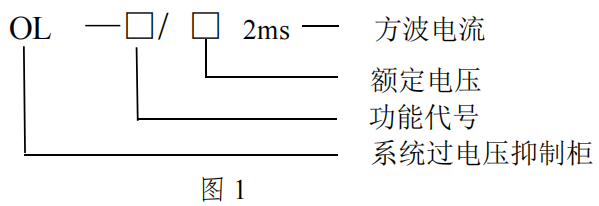

型号含义

技术数据

额定电压 (kV) ：3、6、10、20、35 额定频率 (Hz)：50

2ms 方波电流 (A)：800 至 24000   智能微机装置参数：

电源电压：AC/DC 220V±10%

通讯接口：RS485 或  RS232   通讯协议：MODBUS

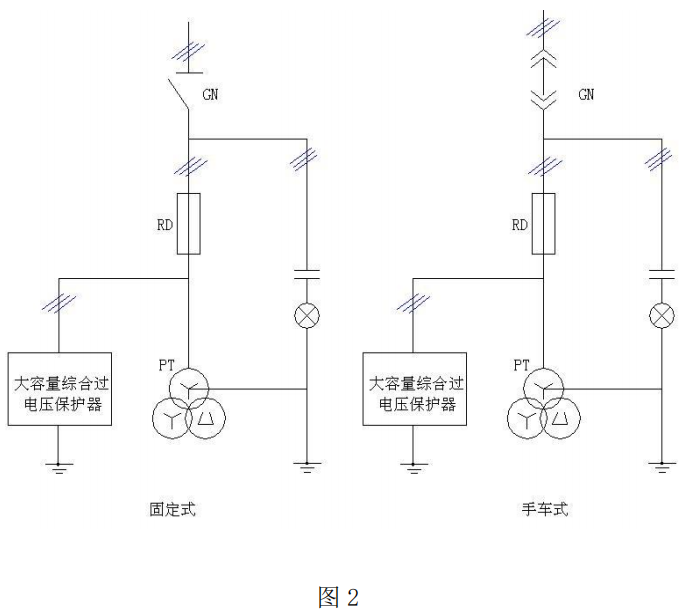

装置的一次原理接线图

该装置分为固定式和手车式，一次原理接线如图 2 所示。该图可 作为本装置的图标，表示在电气一次系统接线图中。

使用条件

1、 环境温度：-30℃ ~ +60℃

2、 大气压力：80 ~ 110 kPa

3、 空气相对湿度：90%（25℃）、50%（40℃）

4、 海拔高度：＜2000m，特殊情况可达 4000m。

5、 安装地点应具有防御风、雨、沙和防尘设施。

6、 使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀 和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有 较严重霉菌存在。
