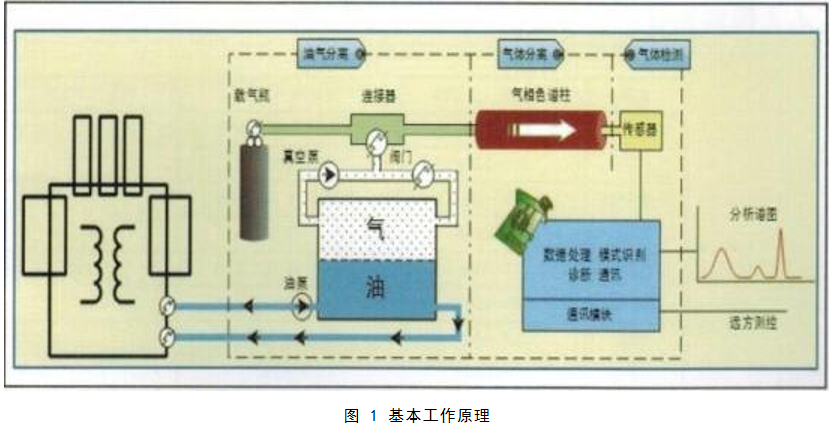

变压器油色谱在线监测装置实现了对变压器油样的气相色谱精细分析，具有测量准确、 分析快速、实时监控等特点，该监测系统主要是用来测量和分析油浸式电力设备绝缘油中 所含微量故障气体情况，能够实时捕捉变压器设备可能存在的潜在性故障信息，确保变压 器设备可靠运行,更重要的是能为此类设备的状态检修提供可靠的数据依据。

压器油中气体在线监测装置具备快速采样分析的特点，系统最短可在 2 小时以内完 成一个完整的采样分析。最长检测周期可任意设定。

变压器油中气体在线监测装置和智能控制器可以实现 N:1 远距离测控通讯方式，同一

智能控制器连接是各监测设备的数据由智能控制器统一分析处理和保存，保存的数据可以 和电力系统内部其他的 SCADA 系统共享。

智能控制器可以在同一基站同一通道中控制多台变压器油中气体在线监测装置工作。

变压器油中气体在线监测装置，可以在变压器运行状态下直接安装，无需停电安装。

该设备于变压器本体的安装十分简单，所需的油路连接仅限于进油管道和出油管道，进油 管道和出油管道都是通过法兰和变压器的预留孔相连。

功能指标

检测周期：最小 2 小时，最长检测周期任意设定；

数据存储：≥ 10 年；

脱气方式：动态顶空；

报警设定：各气体浓度超限报警；

输出结果：氢气 (H2) 、一氧化碳 (CO) 、二氧化碳 (CO2) 、 甲烷 (CH4) 、乙烷

(C2H6) 、乙烯 (C2H4) 、乙炔 (C2H2) 和总烃数值及其浓度谱图，三比值、大卫 三角形等初步诊断结果、历史数据趋势图等，微水等按照客户需求选配；

通信方式：  RS485 ，RJ45 等；

通信协议：  MODBUS 、IEC61850 等。

测量误差要求

测量误差需符合表 1 中测量误差限值要求。

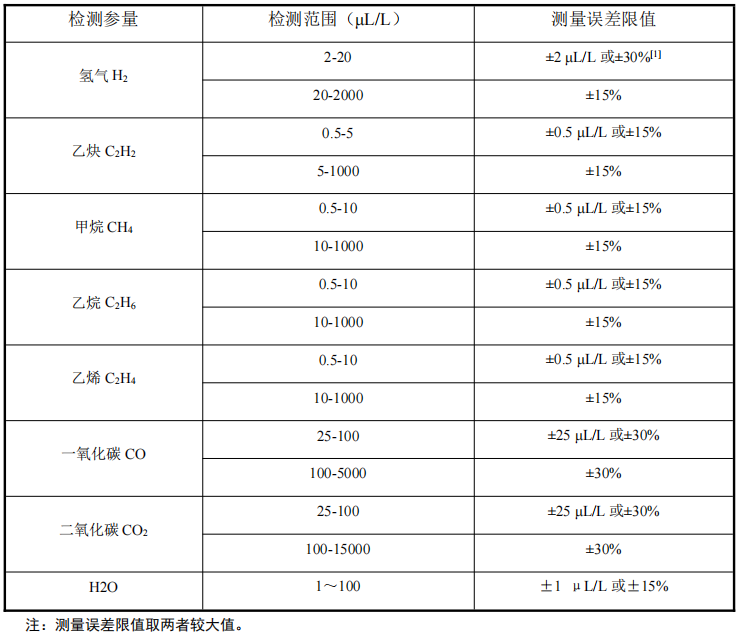

表 1 全组分油中溶解气体在线监测装置技术指标

外部配置

设备尺寸：650×500×1300mm ，110kg。

后台监控屏 (选配) ：800×600×2260mm ，55kg。

RS-485 通讯电缆：铠装式阻燃全屏蔽双绞电缆，4 芯。

光纤/以太网：多模 (IEC61850 选配) 。

进出油管：专用紫铜管， Φ6×1。

进出油阀：专业测量后工程配套。

空调：根据工程需求选配。

载气发生器：根据工程需求选配。

使用环境

工作电源：AC220V±15%,50Hz±1Hz,800VA 或 1200VA(根据工程选配伴热电缆)。

检测油温：0℃~ 100℃。

环境温度：-40℃~+65℃。

相对湿度：5%~95%  (产品内部，无凝露、无结冰) 。

大气压力：80kPa~ 110kPa。

最 大风速：35m/s(离地面 10m 高、10min 平均风速、户外)。

最 大日温差：25℃ (户外) 。

日照强度：0. 1W/cm2(风速 0.5m/s 、户外)。

覆冰厚度：10mm  (户外) 。

防护等级：IP55。

系统配置

变压器油中气体在线监测装置：1 套；

后台监控电脑 (含系统监控软件包) ：1 套 (根据工程需要选配) ；

后台监控屏：1 面 (根据工程需要选配) ；

通讯电缆：1 套；

电源电缆：1 套；

 专用配套油管、进出油法兰：1 套；

 空调：1 套 (根据工程需要选配) ；

  载气发生器：1 套 (根据工程需要选配) 。

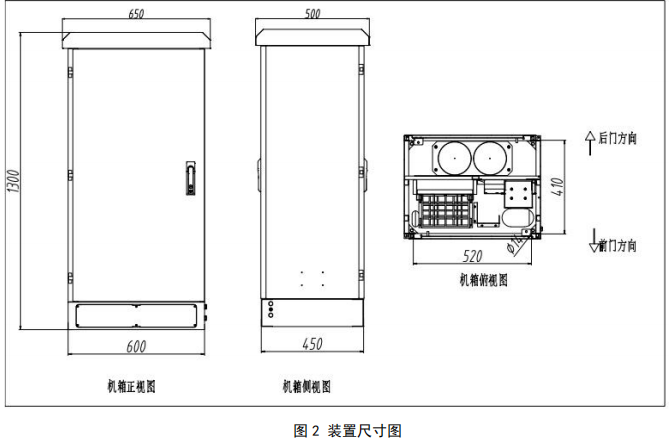

设备外形及尺寸
