DL5153-2014大型火电厂厂用电设计技术规程8.2.3的第2条及8.7.1的第2条低压馈线及100KW

以下电动机由相间短路保护兼作单相接地保护 ，  当灵敏度不能满足时应另加装接地短路保护。  由于灵   敏度难于判断 ，且控制投资需要 ，多数未加装零序保护。运行后出现了下级母线馈线或电机单相接地，  上级母线馈线零序保护越级跳闸的故障现象。

由于近几年电厂低压供电越级跳闸问题越来越多 ，导致锅炉用水、  排放不达标 ，甚至会造成非计   划停机事故 ，影响电厂发电的连续性 ，对电厂的连续运行带来不利影响。

OL-IM500X相地短路在线监测保护装置适用于电厂、煤炭、钢铁、纺织等400V TN系统 ，可解     决MCC线路经过渡电阻接地、  塑壳开关和热继电器不动作 ，造成PC越级跳闸引发大面积失电问题。     相地短路在线监测保护装置通过不间断地监测各回路的零序CT电流,满足条件后先报警后跳闸 ，切断     供电故障线路 ，  以保护设备 ，避免越级跳闸停电造成巨大的经济损失。

OL-IM500X相地短路在线监测保护装置 MCC下DZ2线路接地后，DZ2过流拒动，导致DZ1零序保护越级跳闸使MCC整段失电。已运行 电厂通常根据《DL1502-2016厂用电继电保护整定计算导则》第9.2.3.1处理，直接接地系统接地保 护整定计算方法如下： 1）按躲过馈线最 大负荷的不平衡电流计算。 2）与下级的配合：下一级有零序保护时，按与零序保护最 大动作电流配合；无零序保护时，按 与相电流保护最 大动作电流配合（单相接地时不会越级跳闸）。 当下级无零序保护，发生单相经过渡电阻接地时，本级短延时（过流保护）及上级的零序保护存 在不动作的情况，有电气火灾风险。

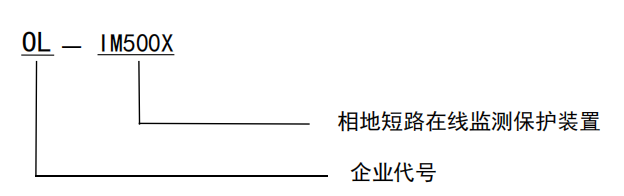

型号及参数

工作电源：AC/DC220V±20%

报警跳闸：常开触点，容量DC250V，1A

面板显示：大屏幕液晶显示，界面友好，操作直观方便

电压等级：0.4kV

监控容量：最多可同时在线监测9路

输入电流：5～120mA 精 度：2%

接地预警：5～100A, 5～100A可整定

接地跳闸：5～100A, 5～100A（可投退、可整定）

历史记录：可存储100条记录，掉电不丢失

数据传输：采用RS485总线，MODBUS-RTU通讯协议

安装方式：嵌入式

工作环境：温度：－10℃～50℃；

相对湿度：≤90％OL-IM500X相地短路在线监测保护装置

功能特点

1、实时监控：实时显示被监测线路的零序电流，有助于检修人员精 确判断系统绝缘状况，并做 检修计划。

2、二级预警三级跳闸功能：支持两级预警，系统检测到接地电流超过预警定值时，发出警报， 并自动延时后调整到下级定值，直至跳闸切除故障线路或电动机；可根据现场工况设定相应的第三级 脱扣动作时间和跳闸整定值，躲过启动不平衡电流，并配合上级零序保护，以防止越级跳闸引发大面 积停电。也可以选择只报警不跳闸。

3、高灵敏度小尺寸零序电流互感器：为了便于零序电流互感器安装，本公司的智能漏电互感器 采用“超微晶铁芯”和“零磁通技术”自动补偿设计，使互感器始终处于理想的“零磁通”工作状态， 最 大限度的提高了互感器的灵敏度并减小了互感器的外形尺寸。

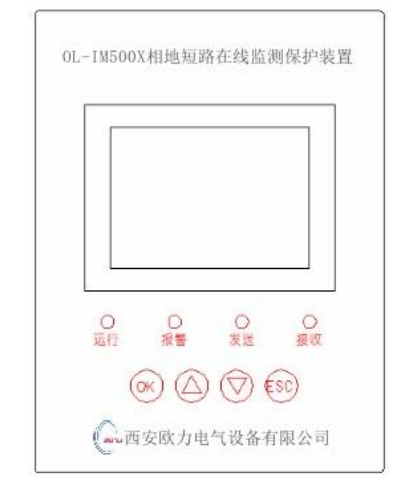

面板及开孔尺寸图 相地短路在线监测保护装置采用嵌入式结构的标准机箱。装置面板由LCD显示器、4个LED指示 灯和简易键盘构成，如下图：

OL-IM500X相地短路在线监测保护装置

外形尺寸图

OL-IM500X相地短路在线监测保护装置现场实施方案

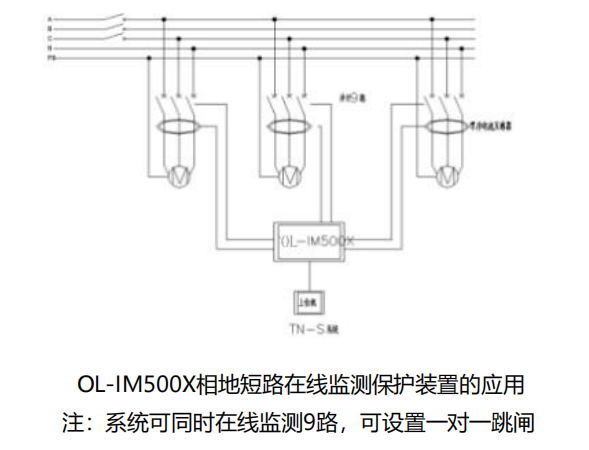

OL-IM500X相地短路在线监测保护装置实时采集零序电流，可先报警后跳闸，控制塑壳断路器附 件分励线圈跳开本回路断路器，并将故障数据通过RS485总线上传到上位机，上位机实时显示零序电流 数据及历史数据并记录。 接线原理图：

OL-IM500X相地短路在线监测保护装置

OL-IM500X系列智能漏电互感器

OL-IM500X-30结构参数：

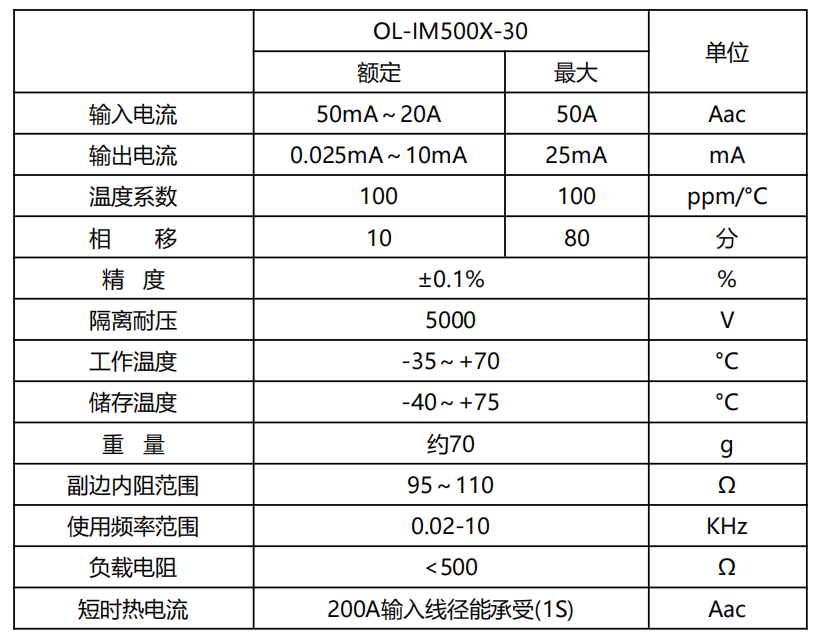

主要技术参数：

OL-IM500X相地短路在线监测保护装置

OL-IM500X-46结构参数：

主要技术参数：

OL-IM500X相地短路在线监测保护装置

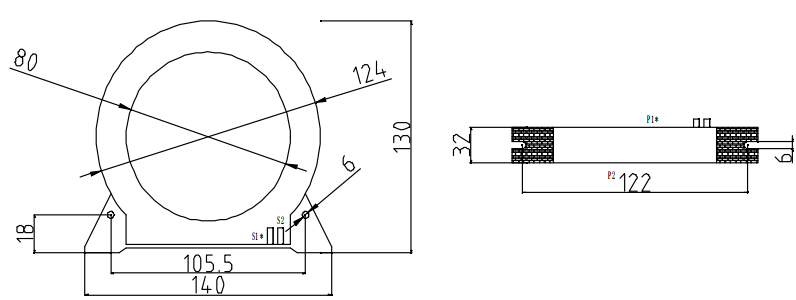

OL-IM500X-80结构参数：

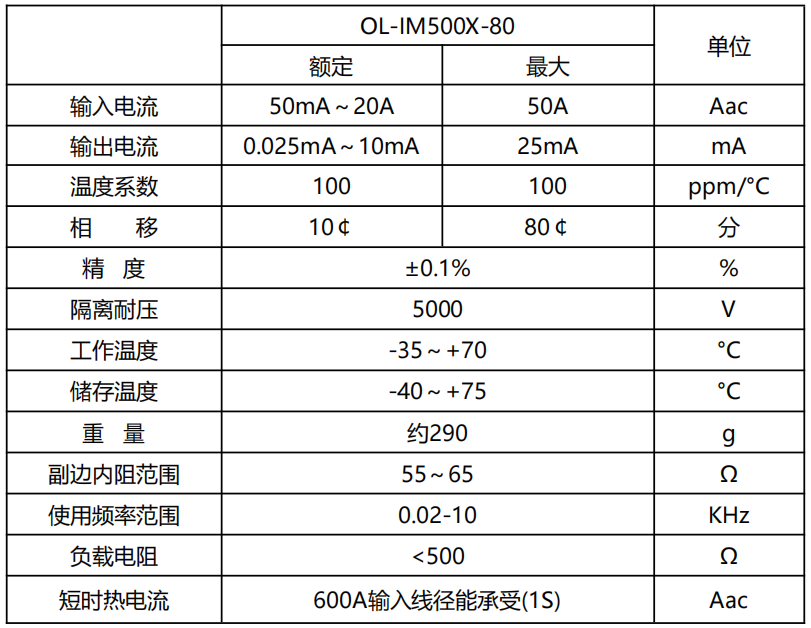

主要技术参数：

OL-IM500X相地短路在线监测保护装置

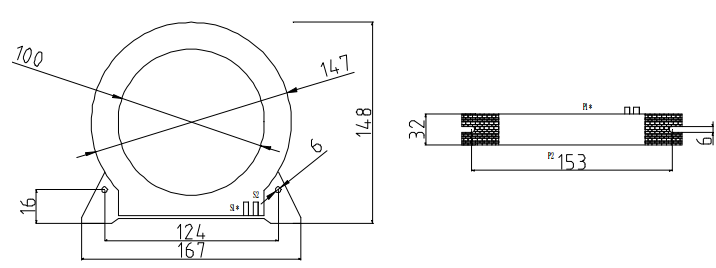

OL-IM500X-100结构参数：

主要技术参数：
