产品简介

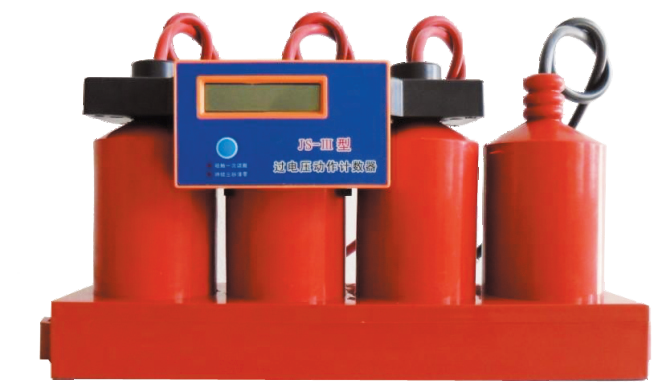

OL-TBP 系列组合式过电压保护器是一种高性能过电压吸收装置，适用于35KV 及以下电力系统中限制雷电过电压和操作过电压的一种先进的保护装置。主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。对于相间和相地过电压都能起到有效的保护作用。

我公司产品的技术标准，主要参考GB11032-2000《交流无间隙金属氧化物避雷器》、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》制订。

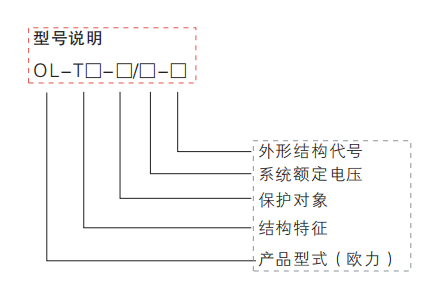

组合式保护器型号说明

系统额定电压：安装过电压保护器系统的额定电压

结构特征：1、无间隙组合式过电压保护器

2、串联间隙组合式过电压保护器

3、三相六柱组合式过电压保护器

保护对象：

A、电站型：适合各种变压器、开关、母线的过电压保护

 B、电机型：适合各类电机的过电压保护

C、电容器型：适合各种电容器组的过电压保护   O、电机中性点型：适合电机中性点的过电压保护

外形结构：

F、全封闭结构（6kV、10kV、11kV，35kV ）

T、积木式组合结构（6kV、10kV ）

S、六柱式结构（6kV、10kV ）

GY、高原型结构（6kV、10kV ） 备注：产品详细技术参数请参阅说明书。

产品概述

OL-WX7 型微机消谐装置是我公司针对由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，研制生产的新型智能消谐装置。针对中性点运行方式的不同，我们专门研究了两种智能消谐装置（高压型和低压型），用来消除这两种不同的谐振状况。装置利用32 位DSP(高性能数字处理器)作为检测和控制的核心元件；采用大功率、无触点元件消谐；以液晶显示器（LCD）、信号指示灯、微型打印机为人机接口；配以先进的智能化软件，动作更可靠、操作更简单、更直观、更准确。

装置可实时监测并显示PT 开口三角电压17Hz、25Hz、50Hz、150Hz 四种频率的电压分量。发生故障时可以区分过电压、铁磁谐振以及单相接地，并给出相应的报警信号；如是谐振故障，可迅速启动消谐元件进行消谐；并配有通信接口把故障信息传送至有关部门，实现远动控制。高压型适合于110KV，220KV 系统的中性点直接接地系统（大接地电流系统）；低压型适用于66KV 及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统中（小接地电流系统），所有具备电压互感器有开口三角电压输出的系统中。

装置功能及特点

●数据采集、运算、逻辑判断、控制输出等速度快，精度高，抗干扰、自检及自恢复能力强。

●综合国内各种先进技术，多年的现场运行经验，性能稳定，安全可靠。

●采用TFT 真彩液晶显示器或者单色液晶显示器，中文菜单，显示信息直观。

●实时显示PT 开口三角电压4 种频率（3 分频/17Hz、2 分频/25Hz、工频/50Hz、3 倍频/150Hz）的电压分量。

●可以判别过电压、铁磁谐振以及单相接地，并对铁磁谐振迅速消除；对各种故障均可给出告警信号     并显示、打印和保存相关信息；并可以及时打印输出故障报告（故障类型、故障时间及PT 开口三角    电压4 种频率的电压分量）。

●有记忆功能，可存储最近99 次发生的故障信息，掉电后不丢失。

●采用大功率、无触点消谐元件，启动迅速。

●调试和维护简单、方便。

●适用于各种电压等级的PT。

●可通过完善的通信接口把各种故障信息传送至有关部门，适用于无人职守变电站（232、485、     以太网可选）。

●可监测1～4 段母线电压。
