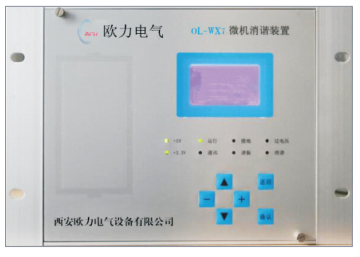

装置工作原理

装置采用32 位DSP(高性能数字处理器)作为核心，对PT 开口三角电压（根据接线不同，可采集零序电压和正序电压）进行循环检测。在正常工作情况下，该电压在30V 以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。当PT 开口三角电压大于30V 时，说明系统出现故障，装置对电压互感器开口三角电压进行数据采集、分析，并判断出当前的故障状态；如果发生了某种频率的铁磁谐振，迅速启动消谐元件，使铁磁谐振在强大的阻尼下迅速消失。同时装置给出指示予以消除。如果是过电压或接地，装置给出相应的报警信号。

对于各种故障，装置可以分别给出报警信号和显示、打印，并自动记录、存储有关故障信息，并上报给上位机。

注意：本装置可消除非线性的铁磁谐振，但对持续存在的其它外因引起的PT 过电压在消谐三次后，报告过电压故障，给予报警输出。

OL-WX7 系列微机消谐装置原理框图（低压型）

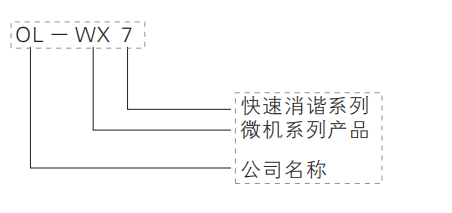

型号说明

订货须知

订货前，请仔细阅读以下内容： 适用电压等级： 1、OL-WX7 型（低压型）： 小电流系统，66KV 及以下。 2、型号问题：参照选型表。 3、电压等级：1～2 个。 4、母线段数： OL-WX7 型（低压型）：1～4 段。 5、关于电源：交直流两用，220V，直流电源不分极性，直接接线。      （其它电压等级订货时请另行声明。） 6、关于报警节点：为无源常开触点；正常情况下断开，报警输出时闭合。     OL-WX7 型：触点容量：5A/250VAC；3A/30V 7、关于打印机：OL-WX7 型可选配打印机 8、关于通讯问题，三种通讯接口可选：RS485、RS232、以太网 出厂默认：RS485 通讯方式

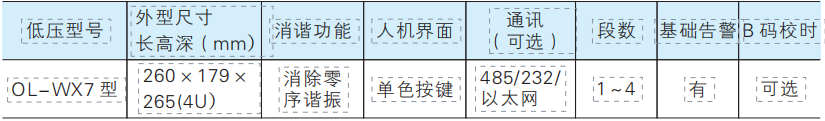

选型表

装置技术指标使用环境

1、工作温度：－10～55℃，24小时内平均温度不超过35℃。

2、存储温度：－25～70℃，在极限下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。

3、大气压力：80～110Kpa。

4、空气相对湿度：最湿月的月平均最 大相对湿度为90％，同时该月的月平均最 低温度为+25℃且表面不凝露。

最 高温度为+40℃时，平均最 大湿度不超过50％。5.2技术参数

工作电源：AC/DC220V；最 大功耗：≤20W；

电压等级：1 个；母线段数：1～4段； 谐振频率：17Hz（3分频）、25Hz（2分频）、50Hz（工频）、150Hz（3倍频）及以上频率；

消谐功能：OL-WX7型（低压型）：能消除零序4种频率的谐振；
