系 统 简 介

SF6气体作为优良的绝缘和灭弧介质，   已广泛应用于电力行业中 的高压断路器及变电设备中 。OL - HJK - I (Ⅱ  )  系列SF6 气体泄漏智 能环境监控系统，  是根据当前电力系统安全生产的形势，  为在安装有 SF6 气 体 绝 缘 设 备 的 配 电 室 的 工作 人 员 提 供 人 身 健 康 安 全 保 护 而 设 计 、开发的智能型在线检测系统 。系统主要检测环境空气中SF6 气体 含量和氧气含量，   当环境中SF6 气体含量超标或缺氧，  能实时进行报 警，  同时自动开启通风机进行通风，  并具有温湿度检测 、工作状态语 音提示 、远传报警 、历史数据查询等诸多丰富功能 。本系统可广泛应 用于各种电压等级的SF6 开闭所、SF6 开关室、GIS室 、主变室等。

系统特点

●先进的测试原理

先进的测试原理 。系统采用声速原理和优异的传感器技术 ，  可 定性 (   Ι 型 )  或定量 (  Ⅱ 型 )  实时在线监测环境的SF6气体浓度和氧 气含量。

● 高度的可靠性

系统采用双差分处理方法，  有效克服了温度 、湿度对测量结果的 影响，  消除了传统产品的缺陷 。系统安全符合《JJG 914 - 1996 六氟 化硫检漏仪检定规程》 要求。

●多种类的检测功能

主要针对 SF6 气体泄漏和缺氧状况进行检测，  兼有温度 、湿度等 环境数据的辅助检测功能 ，符合《 电业安全工作规程》 要求。

● 早期的报警技术

系 统 的 微 量 检 测 技 术 能 发 出 早 期 现 场 警 报 ，  并 指 示 气 体 泄 漏 位

置 ，及时通知危险地点内人员疏散 ，寻找及消除泄漏源 ，保护运行设 备。

● 互联网+技术

多点组网监测功能及远程监控 ，监控数据查询分析功能。

●免维护设计

先进的电气设计，  整机无可调节器件，  高等级 、高品质保证的元 器件选用 ，优异的抗干扰性能。

系统构成

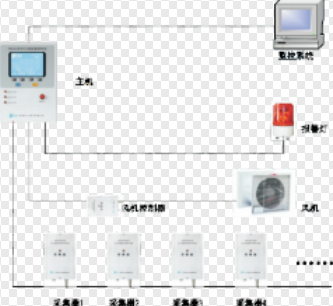

OL - HJK - I (Ⅱ  )  系列SF6 气体泄漏智能环境 监控系统主要由采集器 、系统主机 、外围设备和监 控 系 统 等四 部 分 组 成 。采 集 器 负 责SF6  配 电 装 置 室 现场环境数据采集 ，  并进行A/D 转换 ，  传送给系统 主机 ，   系统主机对采集数据分析 、  比较 、  判断 ，  并 运行相应的处理程序 。外围设备包括报警设备 、通 风设备控制器，  受系统主机控制。

系统主要技术参数

工作环境

温度范围：－1 0℃~＋50 ℃

湿度范围：   ≤95%RH

地震等级：8度

大气压力：86kPa ~ 106kPa

SF6 测量指标

测量范围：0~30000ppmv

报警点：  可在测量范围内设置，  默认1000ppmv

引用误差：   ±5 %FS   重复性误差：< 5 %FS    零点漂移：< 5 %FS   量程漂移：< 5 %FS

氧气测量指标

检测浓度 ：0~25%

氧气浓度报警点：1 8%

氧气测量精度：<0 .4 %, O2 在21%时

其它指标

温度测量范围：  -25℃ ~ +99℃       湿度测量范围：0~99%RH

工作电源 ：AC/DC 100 ~265V

报警输出功率 ：AC 220V/10A

风机输出功率 ：AC 220V/20A

风机通风时间设定：  可设置，  默认15min/次数据记录时间：1 个月
