OL -WSMD 型SF6气体微水密度在线监测系统 ，采用最新遥测遥感技术和后台计算机 技术于 一体，  高精度数字式显示，  海量的历史数据存储等功能的实时在线监测系统，  产品 外观精巧美观，  测量精度高，  适用于各种电压等级的SF6 断路器 、GIS、  AIS 等设备的SF6气 体微水 、密度 、温度的在线监测，  实现无排放 、环保 、安全 、实时 、远程等先进的动态监 控 ，  改变了传统的费时费力 、并且污染环境的离线测量方式 ，  实时准确的测量SF6 气体多 项指标，  为智慧电网建设提供了强有力的支撑。

系统特点：

●采用具有多种专利技术和自校准功能的传感器

●采集单元在不影响主设备状态下投运 、退出，  不影响主设备的正常运行

●采集单元内部运用内循环技术，  大幅提高采样精度

●内置密度继电器无源输出，  可设闭锁/报警/超压的动点值

●全封闭设计，  防水防尘 ，抗高频干扰，  适用于室内外

●多种阀门接头，  安装拆卸方便，  节省维护费用

●现场大屏幕LCD 显示，  绘制趋势图，  实时上传

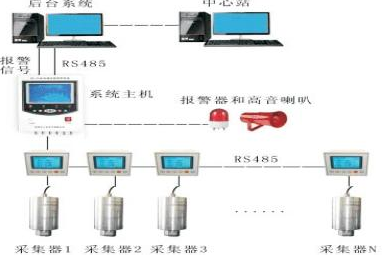

系统构成

系统由主机 、采集单元 、后台软件及扩展构件组成 。主机和采集单元之间通过电缆连 接 。采集单元通过四通阀门与被监控的设备相连，   同时提供设备补气 口 ，采集单元内部的采 样池也采用了内循环技术,可实时测量设备内SF6  的微水 、密度和温度等相关参数,实现实时显 示及与主机的通讯和数据交换 。主机在分时提取了各个采集单元的数据后 ，将数据上传至后 台计算机处理，  同时可接受后台的指令，  实现实时采样等动作。

主要技术参数
